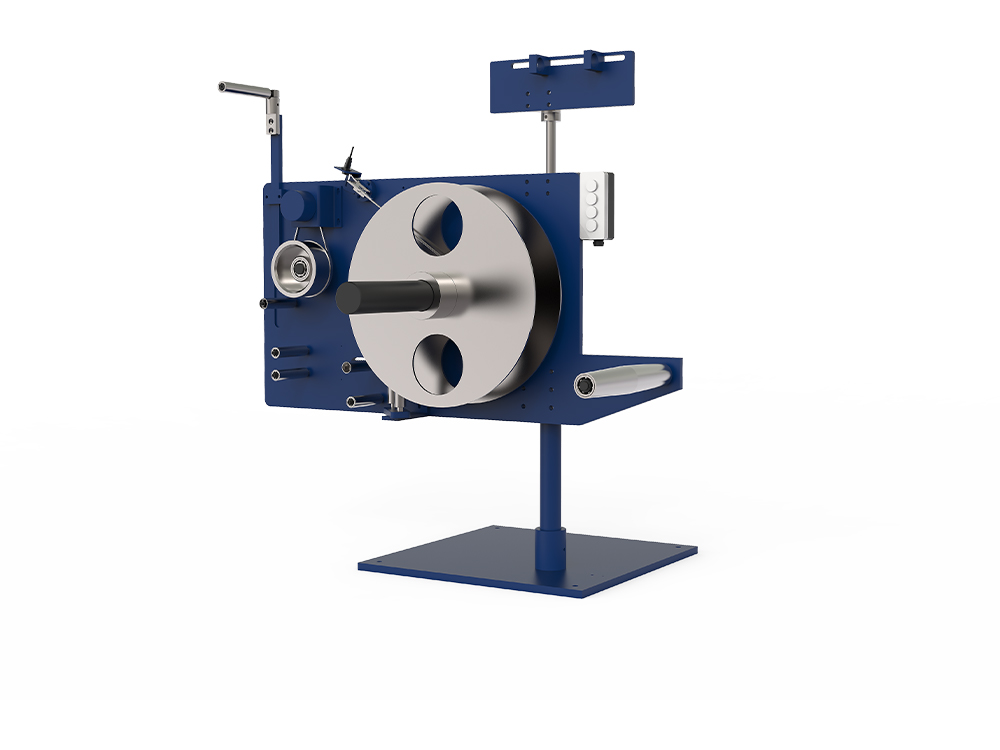

Odvíječ pásky je poháněn střídavým motorem a je vybaven systémem řízení konstantního napětí, který nabízí plynulé nastavení napětí v rozsahu 5–50 N. Podporuje role pásek o šířkách 10–200 mm a vnějš...
See Details
Výrobní linka fyzické pěnové izolace je špičkový výrobní systém šitý na míru pro výrobu LAN kabelů. Je vhodný pro fyzické zpracování pěnové izolace různých vysoce výkonných komunikačních kabelů a ž...
See Details
Pair Twisting Machine with Backtwist je klíčové zařízení speciálně navržené pro výrobu LAN kabelů. Primárně se používá ke zkroucení dvou izolovaných žilových vodičů podle specifických požadavků, př...
See Details
Double Twist Cabling Machine je špičkovým základním zařízením v oblasti výroby LAN kabelů. Je speciálně navržen tak, aby vyhovoval výrobním potřebám vysoce výkonných a složitých kabelů. Stroj je sc...
See DetailsCo je a Stroj na převíjení kabelu ?
Definice a základní funkce stroje na převíjení kabelů
1. Základní pojmy
Stroj na převíjení kabelů je specializované zařízení používané k převíjení různých typů kabelů, včetně napájecích, telekomunikačních a ovládacích kabelů. Dokáže utáhnout a úhledně navinout volné nebo nevyvážené kabely pro snadnější balení, skladování a přepravu.
2. Široká škála aplikací
Napájecí kabely: Kabely s velkým průřezem, odolné vysokým teplotám.
Komunikační kabely: Optické, koaxiální, kroucené dvoulinky atd.
Ovládací kabely: Flexibilní, olejivzdorné, otěruvzdorné a další speciální specifikace.
3. Klíčové technické parametry
Použitelný průměr drátu: 2mm-30mm.
Maximální rychlost navíjení: 200 m/min.
Přesnost měření: ±0,5 %.
4. Inteligentní ovládání
Vybavení HMI s dotykovou obrazovkou s vysokým rozlišením, obsluha může intuitivně nastavovat parametry, jako je rychlost navíjení, napětí a délka dávkování; systém sleduje klíčová data v reálném čase a automaticky se přizpůsobuje, aby byla zajištěna stabilní kvalita vinutí.
| Klíčový bod | Popis |
| Základní definice | Speciální zařízení pro převíjení napájecích, komunikačních a ovládacích kabelů, utahování volných pramenů do kompaktní, uspořádané cívky pro snadnější balení, skladování a přepravu. |
| Použitelný průměr drátu | 2mm–30mm, pokrývající většinu běžných specifikací kabelů. |
| Maximální rychlost navíjení | Až 200 m/min, splňující potřeby velkoobjemové výroby. |
| Přesnost počítání metrů | ±0,5 % (přibližně ±0,5 mm), což zajišťuje přesnou výstupní délku. |
| Inteligentní ovládání | Vybaveno dotykovou obrazovkou HMI s vysokým rozlišením; Operátoři mohou nastavit rychlost navíjení, napětí a délku v reálném čase, zatímco systém automaticky sleduje a upravuje klíčové parametry. |
| Modulární struktura | Moduly pro výplatu, odebírání, řízení napětí a počítací moduly lze flexibilně kombinovat tak, aby odpovídaly specifickým požadavkům zákazníka. |
| Výhoda společnosti | Zhangjiagang Dachen Machinery Manufacturing Co., Ltd. je celostátně uznávaný high-tech podnik s více než 60 odborníky (vyšší inženýři > 20 %), certifikován ISO9001:2008, roční výstupní hodnota přesahující 5 miliard CNY, schopný komplexního zakázkového vývoje a rychlé dodávky. |
Může stroj na převíjení kabelů výrazně snížit fyzickou zátěž operátorů?
Účinky stroje na převíjení kabelů na snížení fyzické zátěže operátora:
1. Automatizované řízení tahu: Stroj má vestavěný systém řízení tahu, který automaticky upravuje napnutí podle specifikací kabelu, čímž se vyhne fyzické námaze způsobené ručním nastavením.
2. Modulární konstrukce snižuje obtížnost manipulace: Modulární struktura umožňuje flexibilní kombinaci klíčových součástí, jako je navíjení, odvíjení, napínání a počítání, rozložení hmotnosti zařízení pro snadnou manipulaci a údržbu na místě.
3. Ovládání jedním dotykem: HMI s vysokým rozlišením umožňuje operátorům dokončit nastavení parametrů, spouštění a vypínání pouhými několika kliknutími, což eliminuje zdlouhavé mechanické nastavování a ruční nahrávání.
4. Funkce diagnostiky poruch a včasného varování: Systém může monitorovat anomálie v reálném čase a lokalizovat chybové body, poskytovat včasná varování a omezovat manuální zásahy a fyzickou námahu způsobenou poruchou zařízení.
| Faktor vlivu | Popis |
| Automatická regulace napětí | Vestavěný napínací systém se automaticky nastavuje podle specifikací kabelu, eliminuje ruční napínání a snižuje fyzickou námahu. |
| Ovládání jedním dotykem na dotykové obrazovce | HMI s vysokým rozlišením umožňuje operátorům nastavovat parametry, spouštět a zastavovat stroj pomocí několika kliknutí, čímž odpadá nutnost složitých mechanických úprav a ručního vedení záznamů. |
| Modulární design snižuje obtížnou manipulaci | Klíčové komponenty jsou modulární, rozdělují hmotnost a usnadňují stěhování a údržbu na místě. |
| Diagnostika závad a včasné varování | Detekce chyb v reálném čase a upozornění na umístění minimalizují ruční odstraňování problémů a prostoje. |
| Technická podpora společnosti | Silný výzkumný a vývojový tým společnosti Dachen a komplexní poprodejní servis poskytují rychlé ladění na místě, což dále snižuje pracovní zátěž operátorů. |
Proč se kabely lámou při použití stroje na převíjení kabelů?
Běžné příčiny přetržení kabelu při použití stroje na převíjení kabelu:
1. Nesprávné nastavení napětí: Nadměrné napětí může způsobit, že kabel bude během navíjení vystaven namáhání přesahujícímu jeho limity, což vede k mikrotrhlinám a případnému zlomení.
Řešení: Využijte funkci automatického nastavení napětí stroje na základě materiálu a specifikací kabelu, abyste zajistili, že napětí zůstane v bezpečném rozsahu.
2. Nadměrná rychlost navíjení: Vysokorychlostní navíjení může způsobit nárazy kabelu během momentu namáhání, zejména u pružných nebo tenkostěnných kabelů, což je činí náchylnými k přetržení.
Řešení: Nastavte rychlost navíjení vhodně na základě průměru kabelu a materiálových charakteristik, v případě potřeby použijte metody segmentovaného zrychlení.
3. Problémy s kvalitou kabelů: Kabely s vadnými surovinami, stárnutím nebo vlhkostí jsou náchylnější k prasknutí během navíjení.
Řešení: Před navinutím proveďte kontrolu kvality kabelu, abyste se ujistili, že splňuje normy.
4. Nesprávná údržba zařízení: Opotřebení nebo nedostatečné mazání klíčových součástí, jako jsou navíjecí válečky, napínací zařízení a počítadla, může vést k nerovnoměrnému namáhání kabelu a způsobit jeho přetržení.
Řešení: Dodržujte plán pravidelné údržby společnosti Zhangjiagang Dachen Machinery Manufacturing Co., Ltd., vyměňte opotřebované díly včas a udržujte zařízení v dobrém provozním stavu.
| Možná příčina | Projev | Preventivní opatření |
| Nastavení nadměrného napětí | Kabel je během navíjení namáhán nad limity materiálu, což vede k mikrotrhlinám a případnému zlomení. | Použijte automatickou kontrolu napětí stroje na základě materiálu kabelu a specifikací, abyste udrželi napětí v bezpečných mezích. |
| Příliš vysoká rychlost navíjení | Vysoká rychlost vytváří rázové síly, zejména na ohebných nebo tenkostěnných kabelech, které způsobují přetržení. | Nastavte rychlost navíjení podle průměru kabelu a materiálu; v případě potřeby zvažte postupné zrychlení nebo udržujte rychlost pod 150 m/min. |
| Problémy s kvalitou kabelů | Vadná surovina, stárnutí nebo kabely absorbované vlhkostí jsou náchylné k prasknutí během navíjení. | Před navinutím proveďte kontrolu kvality, abyste zajistili, že kabely splňují normy. |
| Nedostatečná údržba zařízení | Opotřebené nebo špatně namazané navíjecí válečky, napínací zařízení nebo počítadla způsobují nerovnoměrné napnutí, což vede ke zlomení. | Dodržujte plán pravidelné údržby Dachen, rychle vyměňte opotřebované díly a udržujte stroj v optimálním stavu. |
| Nesprávná dráha vinutí nebo navádění | Nevyrovnané vodicí válečky nebo nerovnoměrné vedení vytvářejí lokalizované koncentrace napětí. | Použijte funkce vizuálního nastavení stroje během uvádění do provozu, abyste zajistili správné vyrovnání a hladké vedení. |
Často kladené otázky (FAQ)
Q1: Jaký je maximální průměr navíjení a rychlost navíjení stroje?
A: Standardní model má maximální průměr vinutí přibližně 800 mm a rychlost navíjení je nastavitelná od 0,5 do 30 m/min; vysokorychlostní automatický model může dosáhnout 50 m/min, což vyhovuje potřebám hromadné výroby.
Q2: Podporuje zařízení Dacheng Machinery automatizační řízení PLC/SCADA?
Odpověď: Všechny nové navíjecí stroje jsou vybaveny řídicí jednotkou PLC, podpůrnou fieldbus, dohledovým řízením a sběrem dat (SCADA) a vzdálenou diagnostikou, což umožňuje flexibilní výrobu a sběr dat.
Q3: Jak jsou uspořádány dodací lhůty a přizpůsobené služby?
Odpověď: Dodací lhůta pro standardní modely je přibližně 30 dní; přizpůsobená řešení (jako jsou speciální průměry vinutí, vyhrazené pohony a proprietární software) mají dodací lhůtu 45–70 dní, přičemž před dodáním je zajištěno uvedení do provozu a školení na místě.
Q4: Jaké jsou zásady poprodejního servisu a dodávek náhradních dílů?
Odpověď: Dacheng má 5 poprodejních servisních středisek po celé zemi, která poskytují 1letou bezplatnou záruku a doživotní technickou podporu; klíčové komponenty (motory, převodovky, řídicí desky) mohou být odeslány do 48 hodin.
