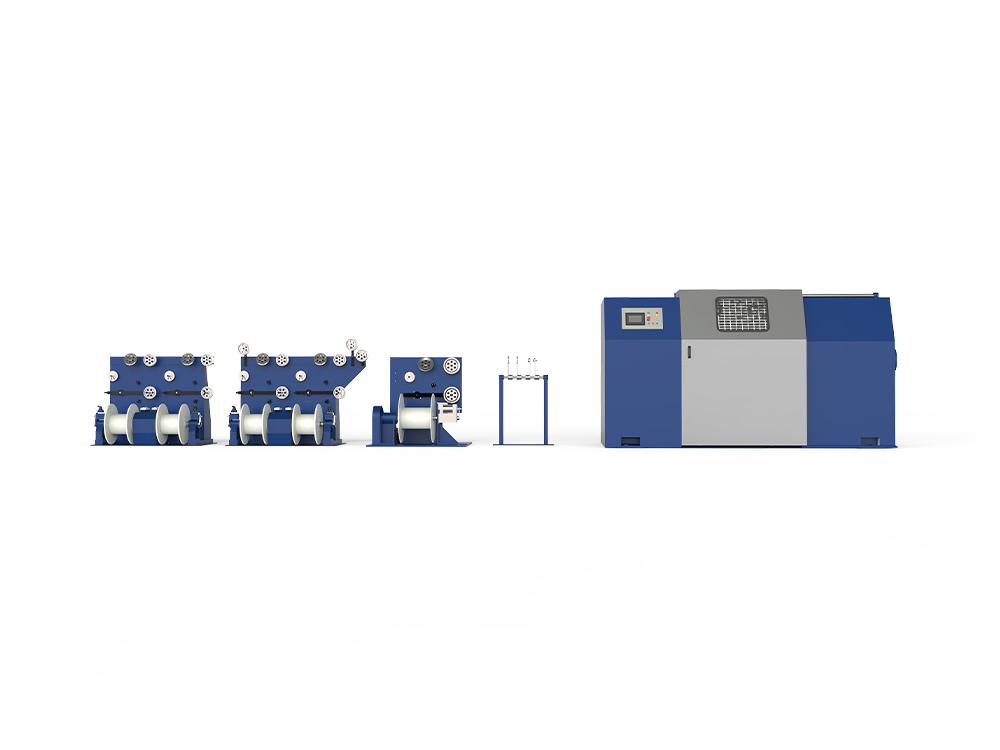

Dvojitý Twist Kabeláž Stroj

Jaký je princip práce Dvojitý Twist kabelážní stroj ?

Pracovní princip dvojitého kroucení

1. Dvouvrstvá Twist Structure: Stroj má dva synchronně poháněné kroucené systémy. Každý vodič je nejprve zkroucen v dopředném směru, poté zkroucen podruhé ve stejném nebo opačném směru, čímž se dosáhne kompozitní struktury „pre-twist-double twist“.

2. Směr křížového kroucení zlepšuje elektrický výkon: Střídavé uspořádání prvního kroucení (S-twist) a druhého kroucení (Z-twist) činí interakci mezi vodiči jednotnější, snižuje přeslechy signálu a zlepšuje pevnost v tahu.

3. Vysoce přesné řízení napětí a rozteče: Napětí (±5 %) a rozteč (70-140 mm) jsou monitorovány v reálném čase pomocí PLC a servomotoru, aby bylo zajištěno konzistentní kroucení v každém jádru, což zaručuje mechanickou a elektrickou konzistenci kabelu.

4. Přizpůsobitelné pro více průměrů drátů: Navrženo tak, aby pokrylo průměry drátu od 1 do 3 mm, může dokončit dvojité kroucení od jemných až po tlustá jádra v jednom průchodu, čímž vyhovuje potřebám kabelů Cat5e, Cat6 a ještě vyšších rychlostí.

Jak moc zlepšuje dvojitý točivý kabelážní stroj efektivitu výroby ve srovnání s tradičním splétacím strojem?

Zlepšení efektivity výroby

1. Porovnání kapacity: Stroj s dvojitým kroucením může dosáhnout rychlosti kabeláže 120-170 m/min (na základě rozteče 100 mm), zatímco tradiční stroj s jednoduchým kroucením dosahuje pouze 45-60 m/min, což představuje přibližně 2-3násobné zvýšení účinnosti.

2. Zvýšení produktivity: Ve srovnání s tradičními trubkovými splétacími stroji může stroj s dvojitým zákrutem zvýšit efektivitu výroby 4,5krát, čímž dokončí splétání více pramenů za stejnou dobu.

3. Spolehlivost vysokorychlostního provozu: Využívá synchronního pohonu a servořízení se dvěma motory, udržuje synchronizaci rychlosti a napětí, zabraňuje kolísání kvality způsobenému kolísáním rychlosti a dosahuje vysoce kvalitního výstupu při vysokých rychlostech.

4. Úspora energie a výhody prostoru: Účinná mechanická konstrukce snižuje spotřebu energie a zařízení zabírá pouze asi 10 000 m², což je vhodné pro prostorové uspořádání středních až velkých výrobních linek, což dále zlepšuje celkové využití kapacity.

Může dvojitý kroucený kabelážní stroj současně navazovat vícežilové kabely?

1. Současné podávání více vodičů: Stroj je vybaven vícekanálovým podávacím systémem, schopným současně podávat 6-12 vodičů, čímž je dosaženo současného dvojitého kroucení více žil v jednom podávání.

2. Vícejádrová přizpůsobivost technologie dvojitého kroucení: Systém kroucení stroje s dvojitým kroucením může provádět dvouvrstvé kroucení na každém vodiči samostatně a poté provádět celkové kroucení na stejném drátu jádra, čímž je zajištěno, že každé jádro vícežilového kabelu má stejné kroucení a napětí.

3. Použitelné pro vysoce výkonné síťové kabely: Tato technologie byla široce používána v kabelech Cat5e, Cat6 a vysokorychlostních řídicích kabelech průmyslové automatizace, splňující požadavky vícejádrových produktů s extrémně vysokou integritou signálu a mechanickou pevností.

4. Flexibilní možnosti přizpůsobení: Prostřednictvím úpravy parametrů softwaru lze rychle přepínat podle různých čísel jader, průměrů drátů a požadavků na kroucení, čímž se dosáhne „jeden stroj pro více použití“ a výrazně se sníží investice do zařízení a náklady na ladění.

Často kladené otázky (FAQ)
Otázka 1: Jaká je spotřeba energie a efekty úspory energie kabeláže DoubleTwist?

Odpověď: Ve srovnání s tradičními splétacími stroji struktura s dvojitým zákrutem výrazně snižuje spotřebu energie a provozní náklady.

Q2: Která průmyslová odvětví jsou nejvhodnější pro použití kabeláže DoubleTwist?
Odpověď: Vhodné pro produkty vyžadující vysoce kvalitní vícepramenné splétání, jako jsou napájecí kabely, komunikační optické kabely, lana z vysokopevnostní ocelové oceli pro letectví a kosmonautiku a automobilové kabelové svazky.

Q3: Jaké jsou hlavní konkurenční výhody Zhangjiagang Dachen Machinery?
A: Založena v roce 1997, s historií výzkumu a vývoje a roční hodnotou produkce přesahující 50 milionů RMB; společnost je národní high-tech podnik s certifikací systému kvality ISO9001:2008; vedoucí inženýři tvoří více než 20 % týmu R&D, což umožňuje vlastní vývoj celého procesu od mechanické struktury po elektrický systém.

Q4: Může Dachen Machinery poskytnout přizpůsobené nestandardní zařízení na výrobu kabelů?

Odpověď: Společnost se zaměřuje na „vlastní vývoj celého procesu od mechanické struktury po elektrický systém“, což umožňuje rychlé dodání a poskytování přizpůsobených nestandardních služeb přizpůsobených potřebám zákazníků.
