1、Přizpůsobitelný rozsah průměru drátu: 0,5-1,5 mm
2, Rychlost: max 2000 ot/min
3, rozsah rozteče: 5-60 mm
4、Přesnost napnutí: ±5%
5、Přesnost metru: ±0,5%.
1、Přizpůsobitelný rozsah průměru drátu: 0,5-1,5 mm
2, Rychlost: max 2000 ot/min
3, rozsah rozteče: 5-60 mm
4、Přesnost napnutí: ±5%
5、Přesnost metru: ±0,5%.
A výrobní linka fyzikální pěnové izolace je speciálně navržen pro kabely, kde jsou kritickými požadavky integrita signálu a nízké dielektrické ztráty. Na rozdíl od chemického napěňování se při fyzikálním vypěňování vstřikuje inertní plyn – typicky dusík ...
READ MORENavíjení a odvíjení kabelu označují dvě protilehlé operace navíjení, které pohybují vodičem nebo hotovým kabelem na cívkách, cívkách a bubnech a z nich po celé výrobní lince. Pay-off odvíjí materiál ze zdrojové cívky a podává jej do dalšího procesu; Take-up přijímá zp...
READ MOREA Linka na výrobu kabelů LAN je kompletní sada průmyslových zařízení, která přeměňují surovou měděnou tyč na hotový certifikovaný ethernetový kabel – včetně Cat5e, Kočka6, Kočka6A, Kočka7 a Cat8. Pokrývá každý základní proces: kreslení vodičů, vytlačován...
READ MORE
Převíječka je vhodná pro převíjení různých typů kabelů, včetně napájecích kabelů, komunikačních kabelů a ovládacích kabelů. Dokáže si poradit s různými specifikacemi a materiály kabelů a efektivně ...
See Details
Mesh Winding Machine je klíčovým zařízením pro zajištění efektivního a vysoce kvalitního navíjení kabelů. Jeho výkon přímo ovlivňuje kvalitu balení, pohodlné skladování a přepravu a celkovou uživat...
See Details
Kabelážní stroj s backtwistem je vhodný pro kabelážní operace různých typů kabelů, včetně silových kabelů, flexibilních kabelů, ovládacích kabelů a námořních kabelů. Pro řešení vnitřního pnutí způs...
See Details

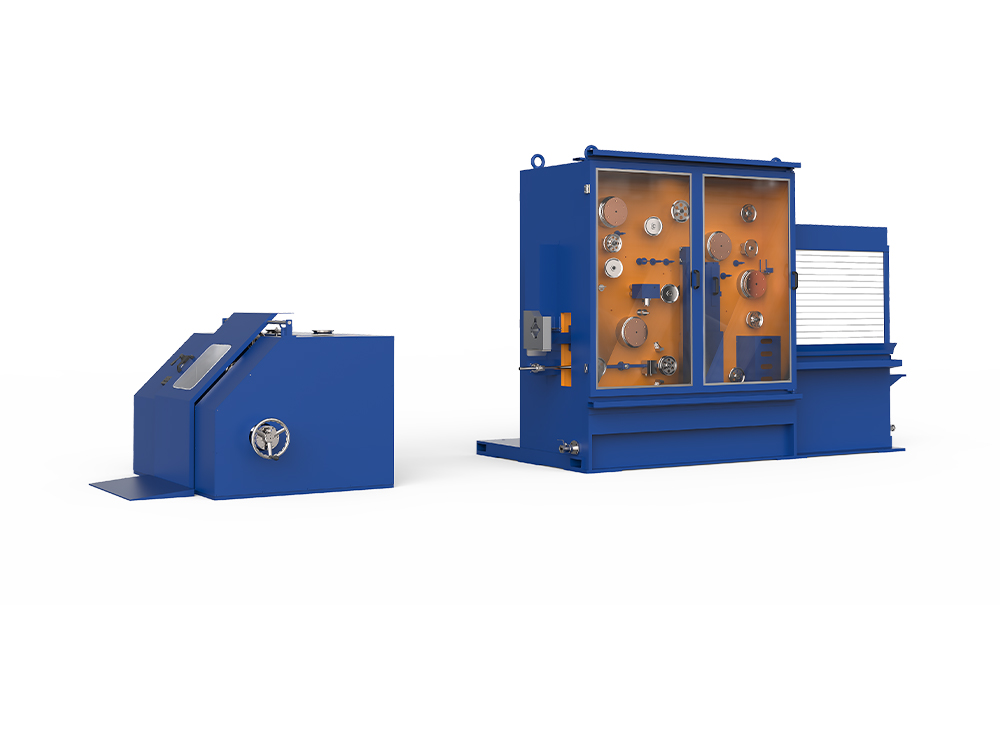

Postříbřený tahový žíhací stroj je špičkový systém kontinuálního tažení a žíhání, společně vyvinutý na základě kvalitativních charakteristik prémiových postříbřených vodičů as odkazem na nejpokroči...
See Details
Double Twist Cabling Machine je špičkovým základním zařízením v oblasti výroby LAN kabelů. Je speciálně navržen tak, aby vyhovoval výrobním potřebám vysoce výkonných a složitých kabelů. Stroj je sc...
See Details
Single Twist Cabling Machine je klíčové zařízení speciálně navržené pro výrobu LAN kabelů. Primárně se používá k celkovému zkroucení čtyř kroucených párů podle specifických požadavků, přičemž na je...
See DetailsJaká je funkce Stroj na stáčení párů kabelů s backtwistem ?
1. Celkové kroucení čtyř párů: Stroj dokončuje celkové kroucení čtyř kroucených párů v jedné operaci, čímž splňuje požadavky na výrobu vysokorychlostních síťových kabelů, jako jsou LAN a Cat6/7/8.
2. Simultánní aplikace zpětného kroucení a izolační pásky: Během procesu kroucení je každý kroucený pár současně překroucený a obalený izolační páskou, což zajišťuje jednotný krouticí moment a dobrou ochranu pro každý pár.
3. Vysoce přesné monitorování parametrů v reálném čase: Vysoce přesné snímače monitorují klíčové parametry, jako je krouticí moment, mezera v kroucení, napětí a délka drátu v reálném čase a přenášejí data zpět do řídicího systému pro řízení v uzavřené smyčce.
4. Vlastní diagnostika a lokalizace závad: Stroj je vybaven funkcí autodiagnostiky s dotykovou obrazovkou. V případě anomálie dokáže rychle lokalizovat místo poruchy a zobrazit podrobné informace, čímž výrazně zkrátí prostoje.
Jaký je způsob pohonu a řídicí systém stroje pro stáčení párů kabelů s backtwistem?
1. Pohon servomotoru: Využívá servomotor s vysokou odezvou pro dosažení přesného řízení rychlosti a točivého momentu, splňující požadavek na přesnost napětí ±5 %.
2. Ovládání HMI s dotykovou obrazovkou PLC: Využívá průmyslové PLC kombinované s HMI s dotykovou obrazovkou s velkou obrazovkou k dosažení komplexní správy nastavení parametrů, monitorování provozu a záznamu dat.
3. Zpětná vazba snímače s uzavřenou smyčkou: Snímače průměru drátu, napětí a krouticího momentu tvoří uzavřenou smyčku. Systém automaticky nastavuje hnací motor na základě dat v reálném čase a zajišťuje, že krouticí moment a chyby počítání zůstanou v nastavených mezích.
4. Vzdálené monitorování a ukládání dat: Umožňuje vzdálené monitorování přes Ethernet nebo průmyslové bezdrátové moduly. Výrobní data lze nahrát do cloudové platformy pro historickou sledovatelnost a analýzu kvality.
Jaké jsou výhody stroje na párování kabelů s Backtwist ve srovnání s tradičním strojem na párování kabelů?
| Tradiční Twisting Machine | Kabel Pár Twisting Stroj S Backtwist |
| Omezená kapacita (obvykle ≤300 ot/min) | Až 500 ot/min , splňující potřeby velkoobjemové výroby |
| Úzký rozsah průměru drátu (≤2 mm) | Podporuje průměr drátu 1–3 mm , pokrývající širší škálu kabelů |
| Velké chyby krouticího momentu a počítání | Přesnost točivého momentu ±5% , chyba počítání ±0,5 % , zajišťující vysoce kvalitní síťové kabely |
| Diagnostika chyb závisí na manuální zkušenosti | Autodiagnostický systém rychle lokalizuje závady a výrazně zkracuje prostoje |
| Chybí integrované zpětné otočení a omotání páskou | Synchronizováno přetáčení páskou , zlepšuje konzistenci a ochranu párů |
Často kladené otázky (FAQ)
Q1: Jaké jsou hlavní výhody technologie zpětného kroucení?
Odpověď: Zpětné kroucení neutralizuje efekt soustřednosti mezi vodičem a izolační vrstvou, snižuje vzájemnou kapacitní a impedanční nerovnováhu (ztráta NEXT), zlepšuje integritu signálu a schopnosti proti rušení a přizpůsobuje se standardům 5G, 10G a ještě vyšší rychlosti.
Q2: Nabízí Dachen Machinery služby přizpůsobeného vybavení?
Odpověď: Společnost má kompletní možnosti výzkumu a vývoje v celém řetězci, včetně mechanické struktury, řídicího systému a softwaru. Můžeme poskytnout přizpůsobený design a rychlé dodání na základě zákaznických výkresů nebo speciálních požadavků spolu s plnou technickou podporou.
Q3: Jaký je použitelný rozsah velikosti vodičů pro tento kroucený stroj?
Odpověď: Je vhodný pro vodiče o průměru 0,8 mm–2,0 mm (běžně Cat5e–Cat8) a lze jej použít s nastavením napětí od 0,6 kgf do 3,0 kgf pro dosažení rovnoměrného kroucení.
